Variabile di progetto.

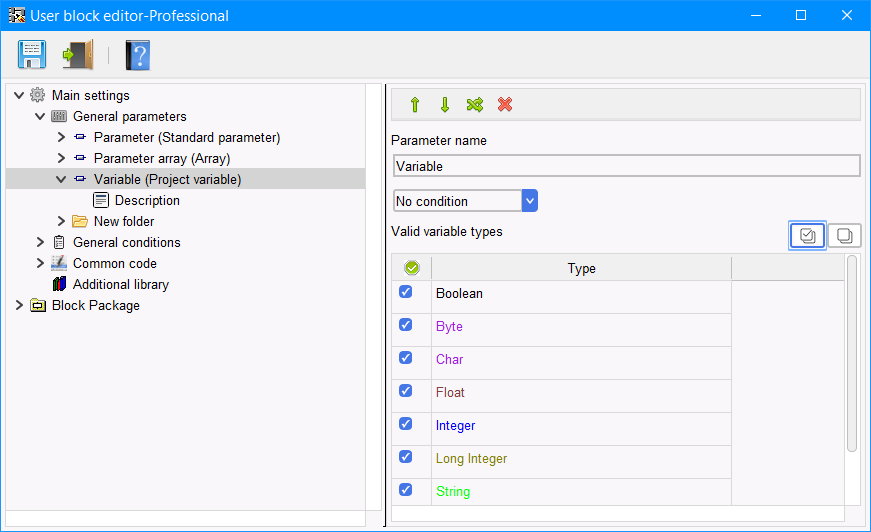

Il parametro "Project variable" viene utilizzato per l'utilizzo nel blocco di una variabile esistente nel progetto. Quando si imposta un parametro, è possibile specificare i tipi di variabili che saranno disponibili per la selezione. Utilizzare il pulsante "Select all" (1) per selezionare tutti i tipi contemporaneamente e utilizzare il pulsante "Unselect all" (2) per ripristinare tutti i tipi selezionati (Figura 1).

                                                                                            Figura 1

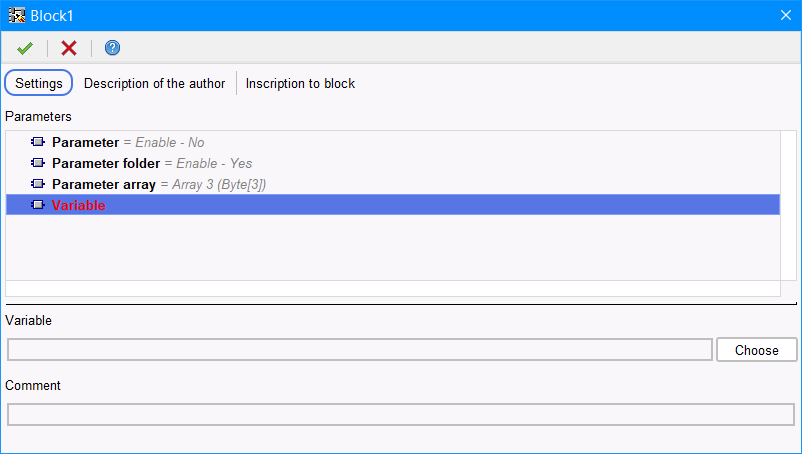

Durante la progettazione di un blocco in un progetto è possibile selezionare una variabile dalle variabili esistenti o creare una nuova variabile (Figura 2).

                                                                                            Figura 2

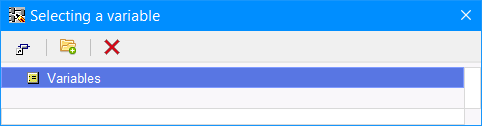

Cliccando sul pulsante "Choose" si aprirà una finestra di selezione delle variabili, dove verranno presentate le variabili, secondo il filtro di tipo impostato nelle proprietà del parametro (Figura 3).

                                                                                            Figura 3

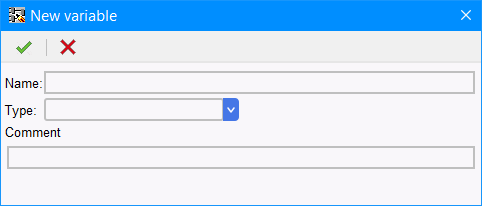

Facendo clic sul pulsante "Crea", si apre la finestra per la creazione di una nuova variabile. Dopo aver creato una variabile, verrà aggiunta all'elenco generale delle variabili di progetto (Figura 4).

                                                                                            Figura 4

Per questo parametro vengono creati due tag. Entrambi i tag sono disponibili per l'uso nel codice e un tag di tipo variabile è disponibile per l'uso nelle condizioni (Figura 5).

                                                                                            Figura 5
