UART.

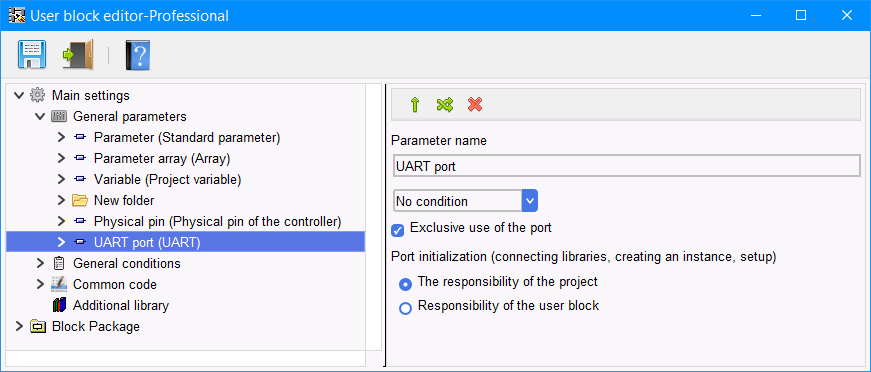

Questo parametro è destinato all'uso nel blocco porta UART del controller utilizzato nel progetto (Figura 1).
Figura 1
Il parametro ha le seguenti impostazioni.
Exclusive use of the port: Quando si installa questa casella di controllo, vengono fornite per la selezione solo le porte UART che non sono utilizzate in nessun altro blocco. Inoltre, dopo aver selezionato una porta, questa porta diventa non disponibile per altri blocchi di progetto. Se si deseleziona questa casella di controllo, le porte libere e quelle utilizzate da altri blocchi senza uso esclusivo (ad esempio, inviare e ricevere blocchi da UART) saranno disponibili per la selezione. Inoltre, la porta selezionata sarà disponibile per questi blocchi.
Port initialization (connecting libraries, creating an instance, setup): L' inizializzazione della creazione della "The responsibility of the project" e la configurazione della porta verranno eseguite dal compilatore del progetto e non è necessario scrivere il codice appropriato nel blocco. Quando si seleziona la modalità "Responsibility of the user block" , tutte queste azioni devono essere specificate nel blocco.

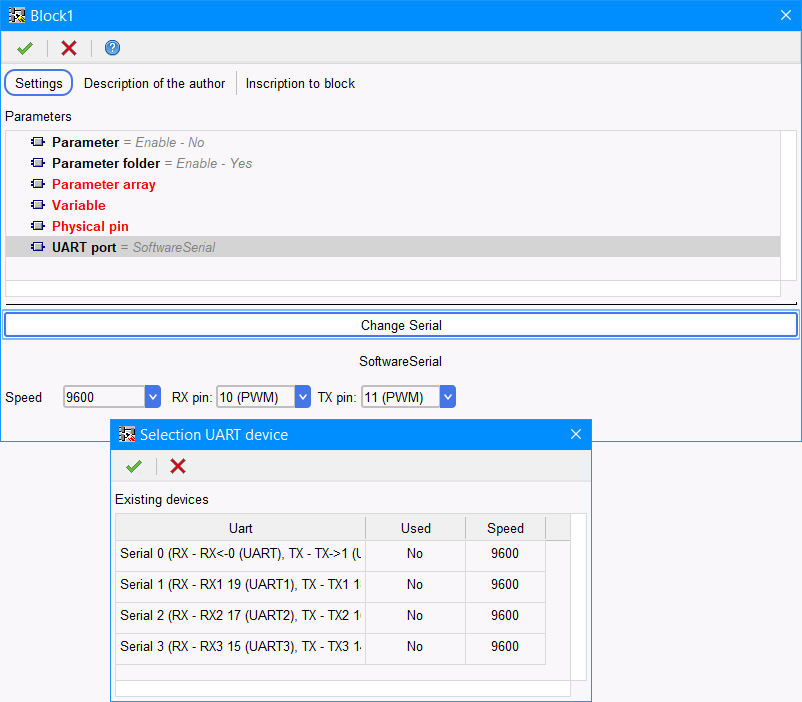

Durante la progettazione di un blocco in un progetto, questo parametro fornisce un'interfaccia standard per la selezione e la configurazione della porta UART (Figura2).
Figura2

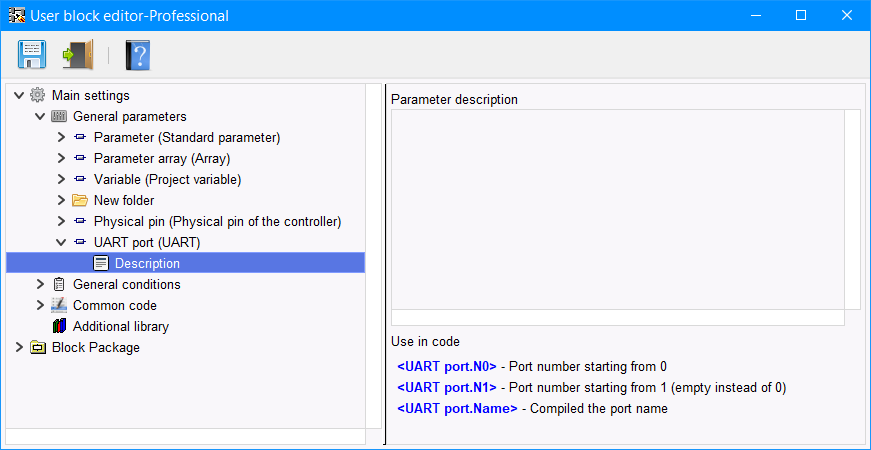

Per questo parametro vengono generati tre tag. Tutti e tre i tag sono disponibili nel codice e i primi due sono disponibili per le condizioni (Figura 3).
Figura 3
