Termini e concetti.

Parametri.

Quando si crea un blocco, è possibile utilizzare parametri - valori definiti dall'utente che possono essere modificati durante il processo di creazione del progetto in FLProg. I parametri sono divisi in parametri generali e parametri di istanza. Esistono Parametri multiblocco generali, Parametri generali di gruppo e Parametri generali di blocco.

Parametri generali.

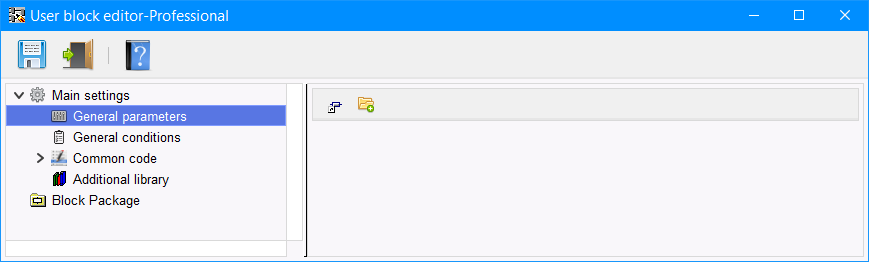

I parametri generali del multiblocco appariranno nelle impostazioni di tutte le istanze dei blocchi inclusi nel multiblocco quando vengono utilizzati nel progetto. Se si modifica questo parametro in un'istanza, il valore di questo parametro cambierà anche in altre istanze di blocchi multiblocco inclusi nel progetto (Figura 1).

Figura 1

Parametri generali del gruppo.

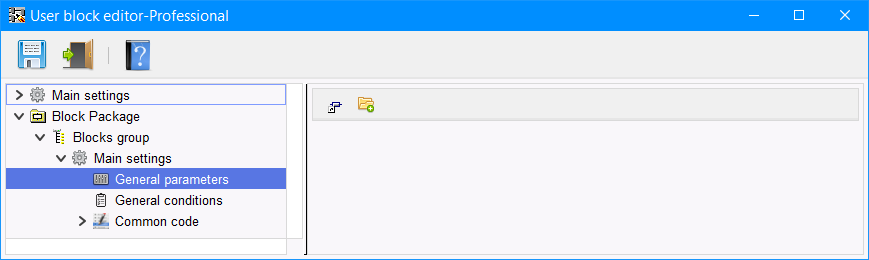

I parametri generali del gruppo verranno visualizzati nelle impostazioni di tutte le istanze dei blocchi inclusi in questo gruppo quando vengono utilizzati nel progetto. Quando questo parametro viene modificato in un'istanza, il valore di questo parametro cambierà in altre istanze dei blocchi di questo gruppo inclusi nel progetto (Figura 2).

Figura 2

Parametri generali dell'istanza.

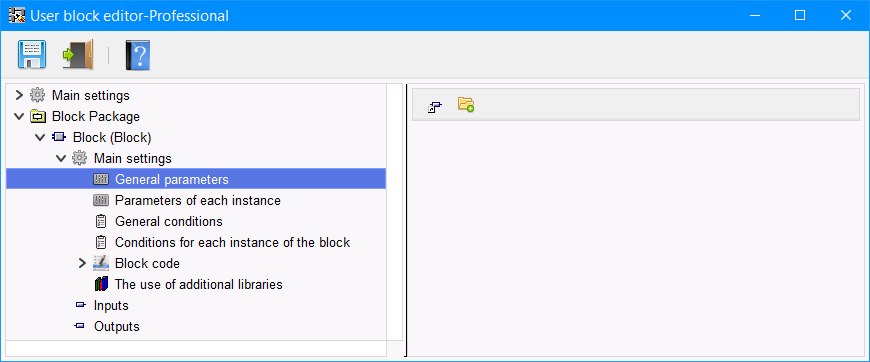

I parametri generali dell'istanza verranno mostrati nelle impostazioni di tutte le istanze di questo blocco. Se si modifica questo parametro in un'istanza, il valore di questo parametro cambierà anche in altre istanze di questo blocco incluse nel progetto (Figura 3).

Figura 3

Parametri di istanza.

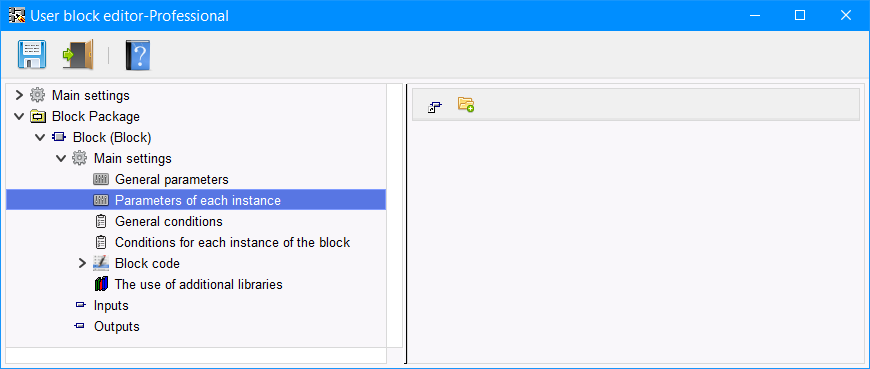

I parametri di istanza, come i parametri generali del blocco, vengono visualizzati in tutte le istanze del blocco. Ma quando modifichi questo parametro, cambia solo in questa istanza (Figura 4).

Figura 4
