Termini e concetti.

Condizioni.

Per controllare la visibilità dei parametri del blocco nel progetto, la presenza di input e output per il blocco nel progetto e l'inserimento di elementi di codice nello sketch, utilizzare Condizioni. Entrambi i valori dei parametri e alcuni dei valori di sistema del progetto vengono utilizzati per creare le condizioni. Come i parametri, le condizioni sono suddivise in Condizioni generali e le condizioni di ciascuna istanza.

Condizioni generali.

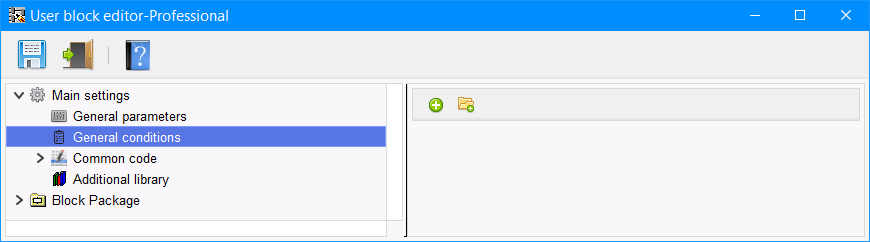

Le condizioni multiblocco generali possono utilizzare solo parametri e valori multiblocco generali del progetto di sistema. Queste condizioni possono essere utilizzate per la gestione in qualsiasi istanza e per qualsiasi elemento di codice (Figura 1).

Figura 1

Condizioni generali di un gruppo.

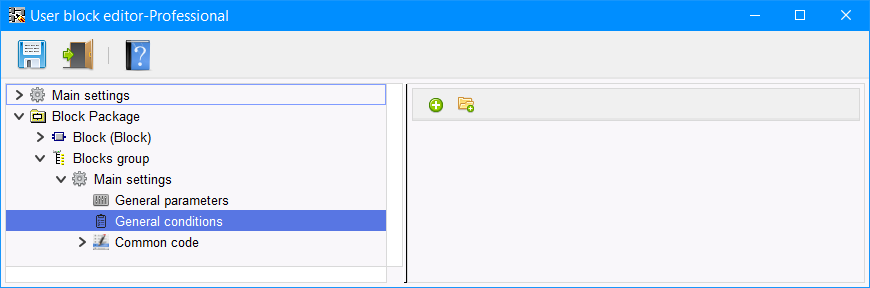

Le condizioni generali di un gruppo possono utilizzare i valori di sistema del progetto, Parametri generali del multiblocco, Parametri generali dei gruppi a cui appartiene questo gruppo, Parametri generali di questo gruppo. Queste condizioni sono disponibili per la gestione in tutte le istanze che fanno parte di questo gruppo e gli elementi di codice generali di questo gruppo e dei gruppi che fanno parte di questo gruppo (Figura 2).

Figura 2

Condizioni generali di un'istanza.

Le condizioni generali di un'istanza possono utilizzare i valori di sistema, i valori dei parametri generali di questo blocco, i valori dei parametri generali di tutti i gruppi a cui appartiene questa istanza, nonché i valori dei parametri generali del multiblocco. Queste condizioni possono essere applicate al controllo in questo blocco (Figura 3).

Figura 3

Condizioni di ogni istanza.

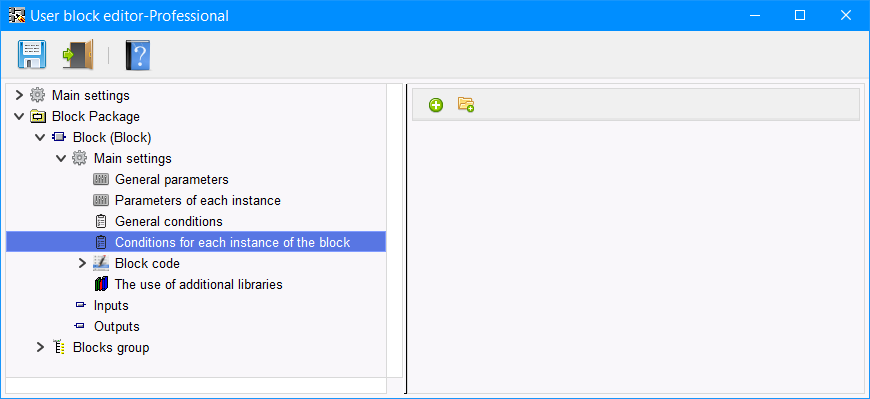

Le condizioni di ogni istanza possono utilizzare i valori di sistema, il valore dei parametri delle istanze di un determinato blocco, i valori dei parametri generali di questo blocco, i valori dei parametri comuni di tutti i gruppi in cui è inclusa questa unità, nonché i valori di Parametri generali multiblocco. Queste condizioni possono essere applicate al controllo in questa istanza del blocco (Figura 4).

Figura 4
