Registrare un elemento in un array.

                                                                                                   Figura 1

Nell'editor di blocchi è possibile scegliere o creare l'array e configurare l'assegnazione dell'indice dell'elemento (costante o input) e la modalità di registrazione (Figura 2).

                                                                                                  Figura 2

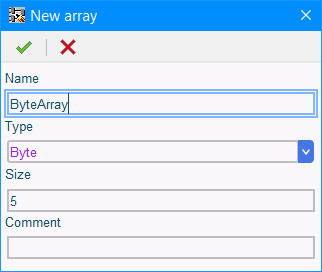

Per creare un array, è necessario fare clic sul pulsante "Create" e compilare i parametri del nuovo array nella finestra che si apre (Figura 3).

                                                                                                  Figura 3

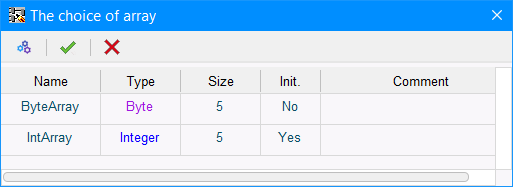

Per selezionare un array tra quelli esistenti, è necessario fare clic sul pulsante "Choose" e, nella finestra che si apre, selezionare l'array richiesto (Figura 4).

                                                                                                  Figura 4

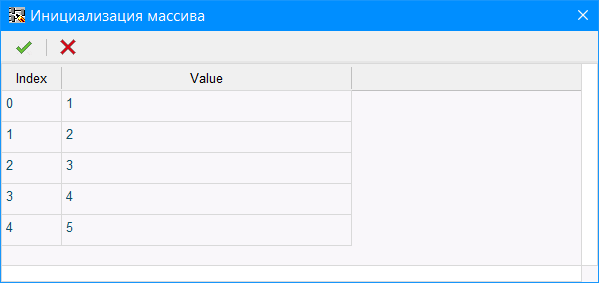

Per riempire l'array con i valori iniziali, è necessario fare clic sul pulsante "Fill" e compilare i dati necessari nella finestra che si apre (Figura 5).

                                                                                                  Figura 5

Per cancellare l'inizializzazione dell'array, fare clic sul pulsante "Clean".

Possiamo anche attivare l'input per il comando di registrazione dei dati spuntando la casella "Input for write command". Quando il livello logico è alto sull'input "Save", i dati verranno registrati nell'array nella cella con l'indice indicato. Possiamo anche specificare di registrare sul fronte di salita del input selezionando la casella "Save on the rising edge of the input"

File FLProg.
