Ricezione di una variabile.

Il blocco (Figura 1) viene utilizzato per ricevere il valore di una variabile tramite un dispositivo di comunicazione.

                                                                                              Figura 1

Nelle proprietà del blocco è necessario specificare il dispositivo di comunicazione attraverso il quale verranno ricevute i dati e configurare questo dispositivo se questo è il primo blocco con questo dispositivo, come configurare il blocco vedi qui.

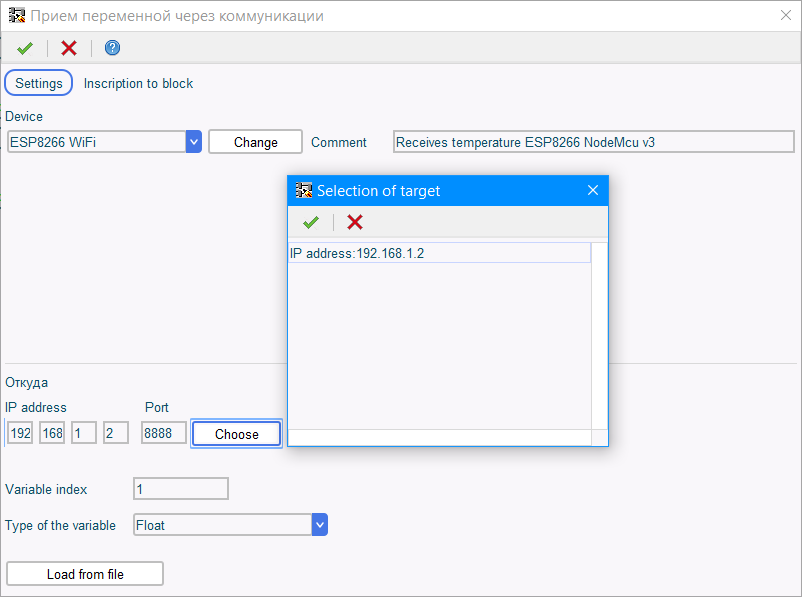

È inoltre necessario indicare la fonte (mittente) di questa variabile, il suo tipo e il indice assegnato dal mittente. E possibile impostarli l'indirizzo IP e la porta del mittente dall'elenco "Selection of target" premendo il pulsante "Choose" (Figura 2).

                                                                                                  Figura 2

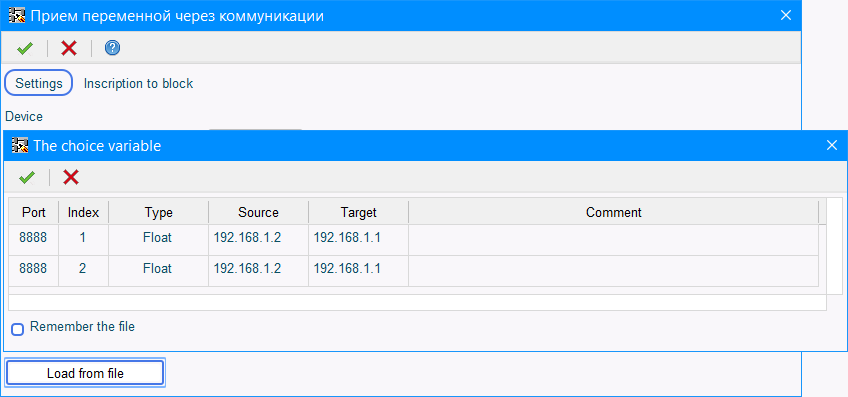

Per facilitare l'impostazione del blocco, è possibile selezionare una variabile dal file csv creato nel progetto che invia i dati (la creazione di questo file è descritta nel blocco invio variabili). Per fare ciò, fare clic sul pulsante "Load from file", aprire i file e dall'elenco "The choice variable" selezionare la variabile. La casella di controllo "Remember the file" viene utilizzata per associare un file a un progetto. Dopo l'associazione, non è necessario cercarlo ogni volta. Quando questa casella di controllo è deselezionata, il progetto si "dimentica" del file (Figura 3).

                                                                                                  Figura 3
