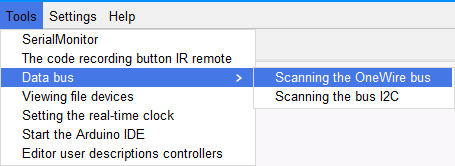

OneWire.

                                                                                             Figura 1

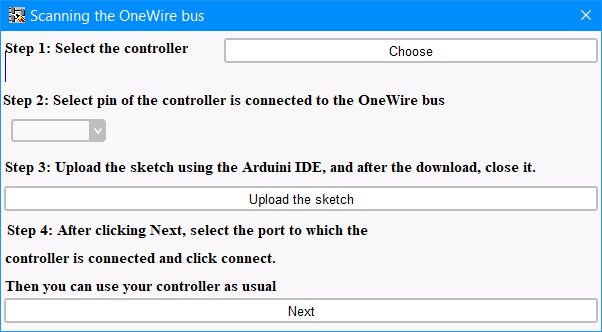

Finestra di scansione del bus OneWire (Figura 2).

                                                                                            Figura 2

Ci sono quattro passaggi per lavorare con lo strumento "Scanning the OneWire bus":

Passaggio 1: scelta di un controller (scheda Arduino) (Figura 3).

                                                                                             Figura 3

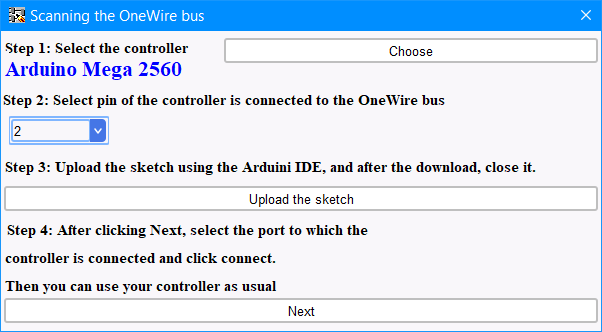

Passaggio 2: Selezione del pin della scheda a cui è collegato il bus OneWire (Figura 4).

                                                                                             Figura 4

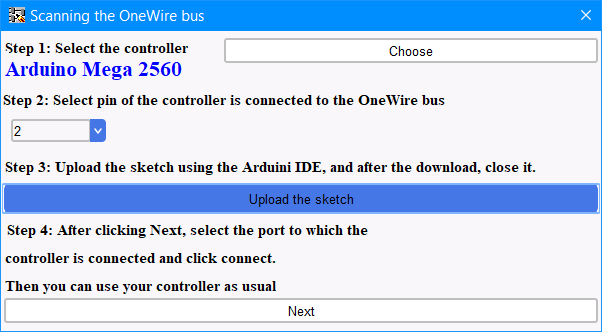

Passaggio 3: carica lo schizzo sul controller. Dopo aver caricato lo schizzo, chiudi Arduino IDE    (Figura 5).

                                                                                            Figura 5

Passaggio 4: scansione del bus OneWire.

Selezionare la porta COM (3) a cui è collegata la scheda e premere il pulsante di connessione (4). Il pulsante 2 serve per aggiornare la porta COM (Figura 6).

Dopo un po', nel campo di output delle informazioni (10) appariranno i registri relativi alle apparecchiature collegate al bus.

• Nel campo "Indirizzo (Address)" (6) - contiene l'indirizzo del dispositivo.

• Nel campo "Tipo (Type)" (7) - il tipo di dispositivo.
• Nel campo "Valore attuale (Current value)" (8) - il valore del parametro trasmesso dal dispositivo.

                                                                                             Figura 6

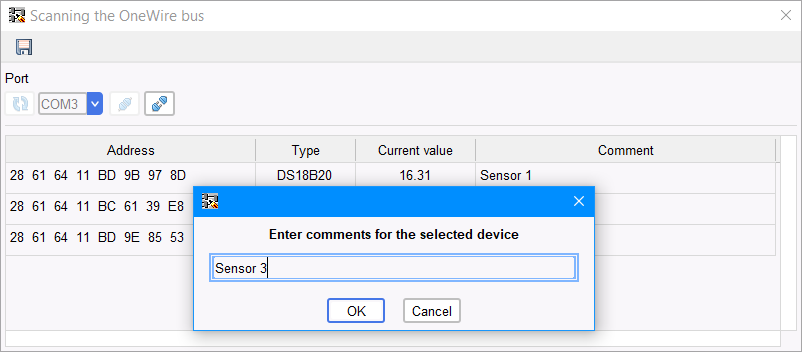

Facendo doppio clic sul dispositivo desiderato, è possibile richiamare la finestra per la compilazione del campo "Commento (Comment)" (9) (Figura 7).

                                                                                            Figura 7

Dopo aver terminato la scansione del bus, disconnettersi dalla porta COM utilizzando il pulsante (5) e salvare i dati ricevuti facendo clic sul pulsante "Salva (Save)" (1).
