Invio di una variabile.
Il blocco (Figura 1) viene utilizzato per inviare il valore di una variabile tramite un dispositivo di comunicazione.
Figura 1
Il blocco viene configurato utilizzando l'editor di blocchi.
Nelle proprietà del blocco è necessario specificare il dispositivo di comunicazione attraverso il quale verranno inviati i dati e configurare questo dispositivo se questo è il primo blocco con questo dispositivo, come configurare il blocco vedi qui.
L'indice della variabile verrà impostato automaticamente per ogni nuova variabile.

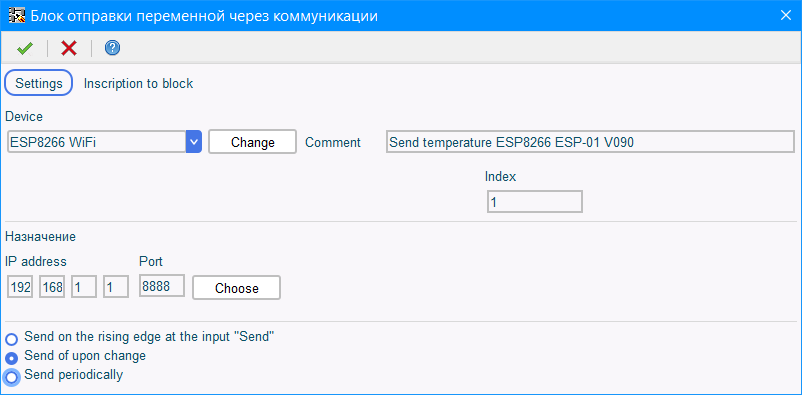

È inoltre necessario indicare lo scopo (destinatario) di questa variabile, impostando l'indirizzo IP e indicando la porta, è possibile impostarli anche dall'elenco "Selection of target" premendo il pulsante "Choose" (Figura 2).
Figura 2
Modalità di invio dei dati.
- Se necessario selezionare la presenza di un input "Send" per abilitare il invio di dati selezionando l'opzione "Send on the rising edge at the input"Send"". In questo caso i dati verranno inviati solo se su questo input è presente un livello logico alto.
- Puoi anche inviare quando cambiano i dati selezionando l'opzione "Send of upon change".
- Oppure periodicamente indicando il periodo nel campo sottostante selezionando l'opzione "Send periodically".

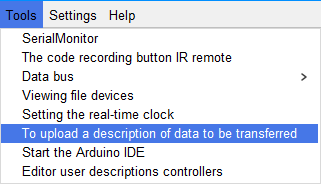

Per semplificare le impostazioni dei blocchi della variabile ricevuta sul lato ricevente, è possibile caricare le descrizioni di tutte le variabili inviate sotto forma di file csv, selezionando "Tools"->"To upload a description of data to be transferred" (Figura 3).
Figura 3
