Parametri di blocco personalizzato (User settings).

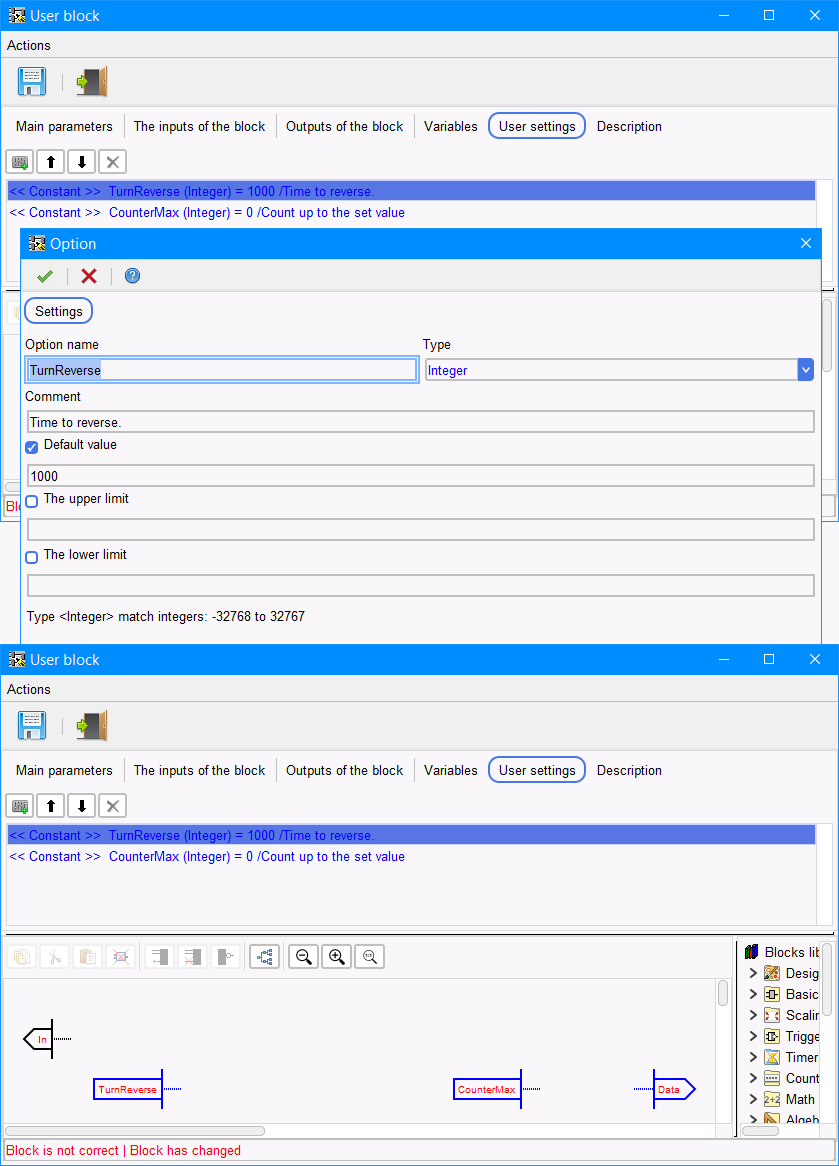

Il parametro blocco personalizzato FBD viene utilizzato per creare la possibilità di modificare i parametri del blocco quando lo si utilizza. Nell'editor viene creato e memorizzato nella scheda "User settings". Quando si crea un parametro, è necessario specificarne il tipo e il nome. È anche possibile impostare un valore predefinito. Se viene creato un parametro di tipo numerico, è possibile impostare un limite minimo e massimo. Inoltre, se necessario, è possibile creare un commento al parametro. Nello schema nell'editor, viene spostato mediante trascinamento e viene visualizzato come segue. Vediamo la voce che il blocco non è corretto è colorata in rosso, questo perché il parametro non è connesso (Figura 1).

                                                                                            Figura 1

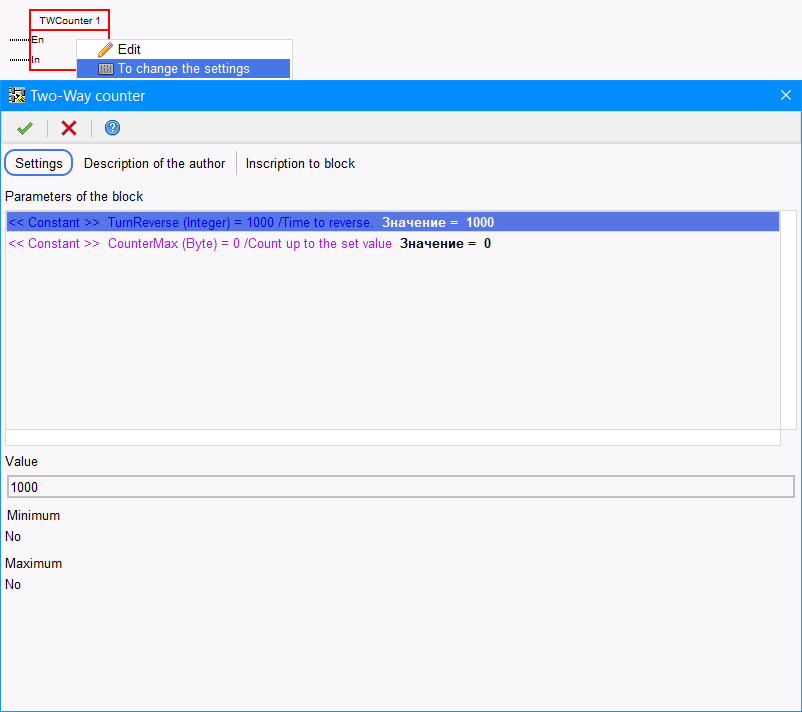

Quando si utilizza un blocco personalizzato, è possibile modificare i valori dei parametri nella scheda "Parameters of the block" delle proprietà del blocco. Per sostituire il parametro premere il tasto destro del mouse sul blocco e selezionare la voce "To change the settings" oppure fare doppio click sul blocco con il tasto sinistro del mouse. Si apre una finestra in cui si trovano i parametri. Selezionare il parametro da modificare, premere su di esso e impostare il nuovo valore del parametro in basso, premendo il segno di spunta per confermare. Qui troveremo anche informazioni sul valore minimo e massimo del parametro (Figura 2).

                                                                                            Figura 2
