Implementazione di un circuito in un blocco personalizzato.

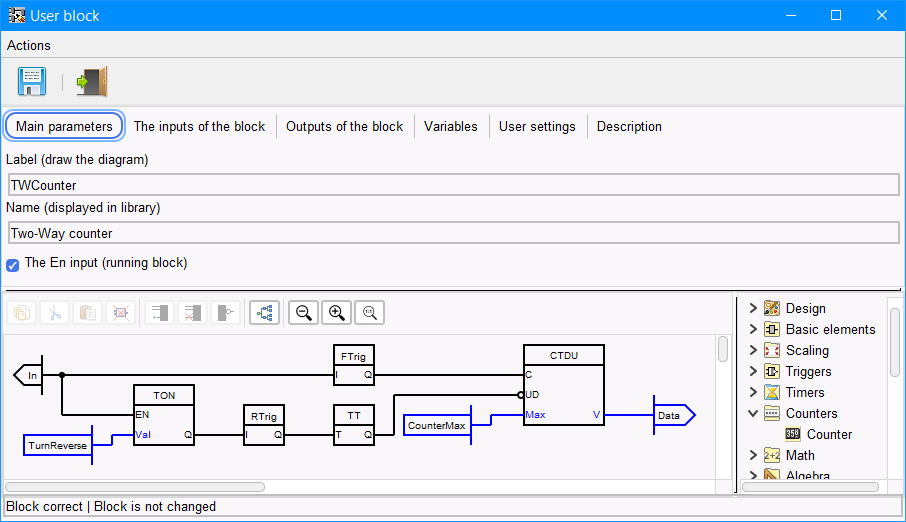

Dopo aver visto come vengono creati gli ingressi, le uscite, i parametri e le variabili (in questo circuito non vengono utilizzate), creiamo un circuito. Consideriamo un esempio basato su un contatore che conta in avanti e indietro, la direzione cambia quando l'ingresso In viene tenuto alto (true) per un tempo prestabilito. Creare il circuito nell'editor equivale a creare il circuito nello schema principale. Trasciniamo gli elementi dalla libreria e li impostiamo con le funzioni desiderate (Figura 1).

                                                                                             Figura 1

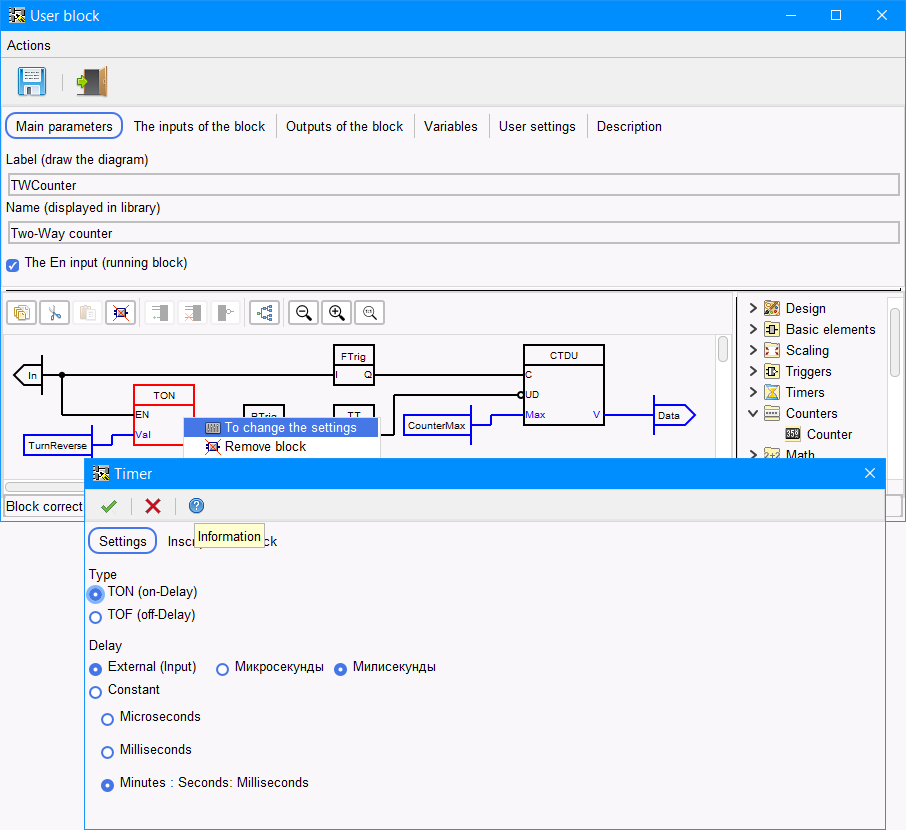

Come funzionano e impostano gli elementi del circuito? Per questo ogni elemento nella scheda delle impostazioni ha un pulsante informazioni, dove troverai tutte le informazioni di cui hai bisogno. Per accedere alla scheda delle impostazioni dell'elemento, premere il tasto destro del mouse sul elemento e selezionare la voce "To change the settings" oppure fare doppio clic sul elemento con il tasto sinistro del mouse (Figura 2).

                                                                                             Figura 2
