Scanning the bus I2C.

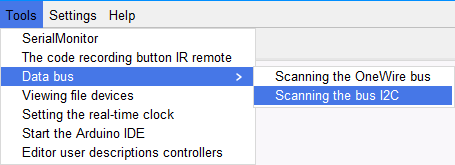

Per attivare lo strumento premere: Tools->Data bus->Scanning the bus I²C (Figura 1).

Figura 1

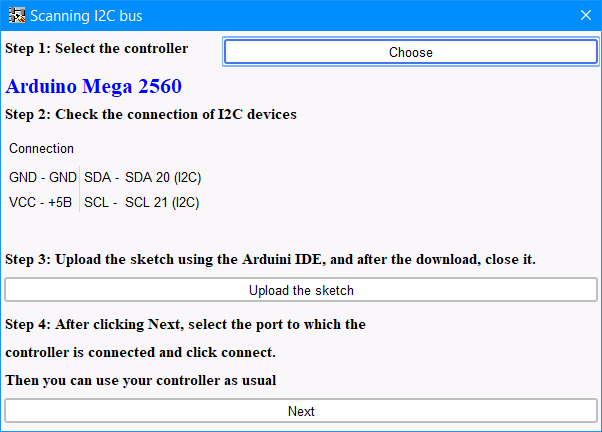

Finestra di scansione del bus I²C (Figura 2).

Figura 2

Lavorare con lo strumento scansione del bus I²C consiste in quattro passaggi:

Passaggio 1: scelta di un controller (scheda Arduino) (Figura 3).

Figura 3

Passaggio 2: Dopo aver selezionato il controller, verrà mostrato un prompt per connettere il dispositivo al controller. Verificare se il dispositivo è collegato correttamente (Figura 3).

Passaggio 3: caricare lo schizzo sul controller. Dopo aver caricato lo schizzo, chiudi Arduino IDE (Figura 4).

Figura 4

Passaggio 4: scansiona il bus I²C.

È necessario selezionare la porta COM a cui è collegata la scheda (3) e premere il pulsante di connessione (4). Il pulsante 2 serve per aggiornare la porta COM (Figura 5).

Dopo un po', nel campo di output delle informazioni (6) appariranno gli indirizzi dei dispositivi collegati al bus I²C.

Figura 5

Facendo doppio clic sul dispositivo desiderato, è possibile richiamare una finestra per la compilazione di un commento per il dispositivo (Figura 6).

Figura 6

Dopo aver scansionato il bus I²C, è necessario disconnettersi dalla porta utilizzando il pulsante (5) e salvare i dati ricevuti facendo clic sul pulsante "Salva (Save)" (1).
