Decodificatore.

Il blocco (Figura1) serve per emettere in output un livello logico alto con un numero corrispondente al valore fornito al input del blocco.

                                                                                                   Figura1

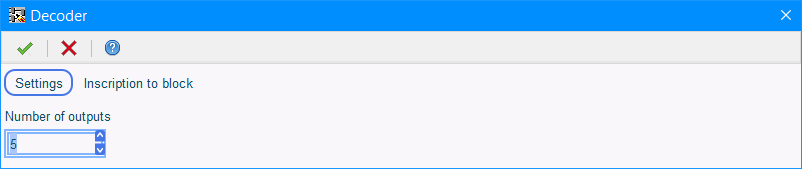

Nell'editor di blocchi è possibile impostare il numero di output (Figura2).

                                                                                                  Figura2

Quando un valore pari a 0 viene applicato al input del blocco, tutte le output saranno a livello logico basso.

Questo blocco può essere utilizzato, ad esempio, per impostazione del menù (Figura 3) come nel mio progetto "Modulo radio HC-12".

                                                                                                  Figura 3
