Blocco.
Questo ramo ha due scopi (Figura 1).
- Controllare la posizione del blocco nell'albero dei pacchetti di blocchi.
- Creare una vista parametri nell'editor blocchi nel progetto.

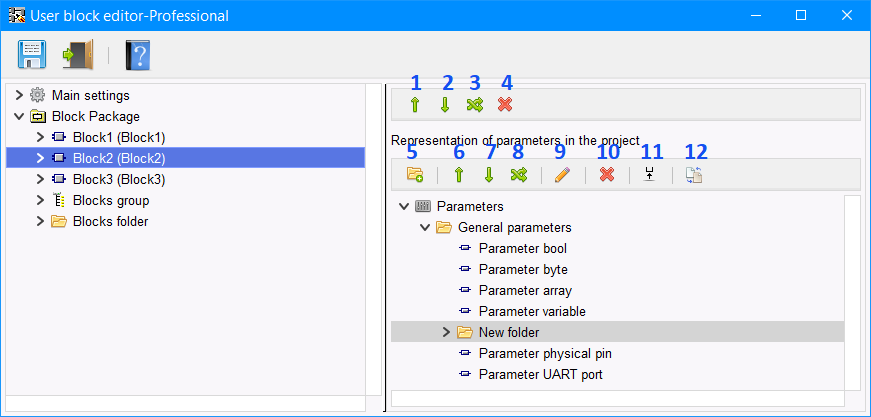

Figura 1
Per il primo scopo, serve la barra degli strumenti superiore.
- Utilizzando i pulsanti "Up"(1) e "Down"(2) il blocco viene spostato all'interno della cartella principale.
- Usa il pulsante "Move" (3) per spostare un blocco in qualsiasi posizione all'interno del pacchetto di blocchi.
- Utilizzare il pulsante "Delete" (4) per eliminare un blocco.
Per eseguire secondo scopo, utilizzare l'editor della vista parametri.
Con l'editor della vista parametri è possibile impostare il tipo di visualizzazione dei parametri del blocco nell'editor dei blocchi nel progetto. Per impostazione predefinita, vengono visualizzati in un semplice elenco nell'ordine in cui vengono aggiunti al blocco. Il nome della cartella principale è sempre "Parameters" e non può essere modificato. La rappresentazione dei parametri in questo editor non ha nulla a che fare con la loro posizione nell'albero dei parametri di blocchi ed editor e non la influenza in alcun modo.
- Utilizzare il pulsante "Now folder" (5) per creare una nuova cartella virtuale per la vista parametri.
- Utilizzare i pulsanti "Up"(6) e "Down"(7) l'elemento selezionato viene spostato all'interno della cartella principale.
- Utilizzando il pulsante "Move" (8), è possibile spostare l'elemento selezionato (parametro o cartella virtuale) in qualsiasi posizione disponibile (se è selezionata una cartella virtuale, non può essere spostata su se stessa o nelle cartelle virtuali ad essa collegate).
- Utilizzando il pulsante "Edit" (9), è possibile modificare il nome di una cartella virtuale e impostare un nome alternativo per il parametro, con il quale verrà visualizzato nell'editor di blocchi nel progetto.
- Utilizzando il pulsante "Delete" (10), è possibile eliminare una cartella virtuale e il suo contenuto verrà trasferito nella cartella virtuale principale.
- Tramite il pulsante "Go to parameter" (11) è possibile portarsi immediatamente al ramo principale del parametro selezionato.
- Utilizzando il pulsante "Synchronize" (12), è possibile ricreare l'albero di visualizzazione in base all'albero dell'editor. Modifiche successive all'albero dell'editor non cambieranno la visualizzazione dell'albero finché non si fa nuovamente clic sul pulsante "Synchronize"(12). I parametri appena creati verranno aggiunti alla fine dell'elenco dei parametri.

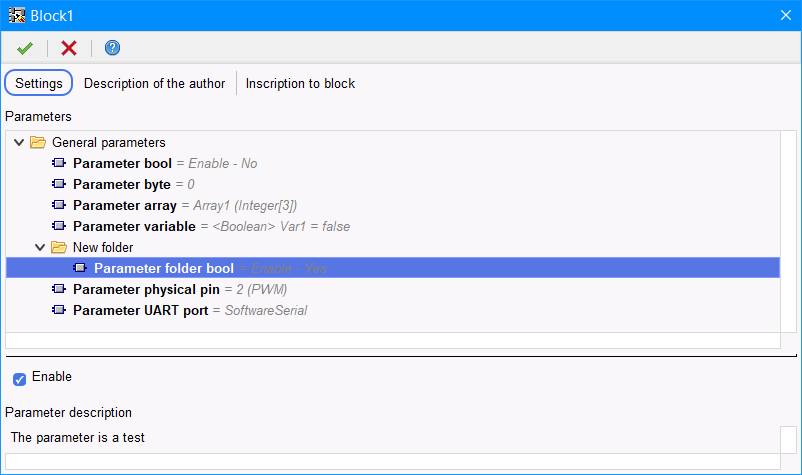

La vista dei parametri mostrata sopra nell'editor dei blocchi di progetto avrà questo aspetto (Figura 2).
Figura 2
